Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

15 de febrero de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Tablero General (TGE) Transferencia Principal Subestación 2
Descripción general de la carga: La Subestación 2 alimenta a los Tableros de Distribución que tienen las cargas de Aires Acondicionado del Data Center
Información del Medidor PQ
Marca: ACUVIM-EL-D-333mV, V4p1
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 01/01/2025
Fecha de medición final: 31/01/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • El voltaje RMS en el tablero se mantuvo dentro de los límites de referencia recomendados por el IEEE, no se observaron variaciones de tensión considerables. La distorsión armónica del voltaje se encuentra dentro de los limites recomendados del IEEE, manteniendo con niveles bajos de distorsión armónica. El desbalance de la tensión se mantuvo en 0.73% por debajo del 2% recomendado. Por otro lado, la corriente se mantiene con un desbalance bajo del 3.36%, y una distorsión armónica máximo del 6.7% lo cual se puede considerar bajo. La calidad de la energía se mantuvo prácticamente igual al mes pasado.

  • Se observó un disturbio en la tensión, fue una sag de voltaje el 11 de enero a las 14:40 hrs, en las tres fases, pasando de 127V, 125V y 125V en las fases ABC, a 112V, 114V y 106V, respectivamente, posiblemente provocado por una falla o incremento súbito de carga, dado que en ese momento se observó un incremento brusco de hasta el 50% en la corriente.

Tip
  • Nada que atender.
Importante
  • A pesar de que la distorsión armónica en la tensión es baja, se observa que las armónicas 17, 19 y 25 en la tensión son de magnitud considerable, de hecho, la magnitud de estas armónicas es un poco más alta respecto al mes anterior. Comparando con el mes anterior se aprecia una elevación de la armónica 17, lo que puede sugerir una posible resonancia. Es importante observar que dichas componentes no este afectando la forma de onda de la tensión, dado que la deformación de la forma de onda en la tensión podría afectar la operación de algunos equipos.
Precaución
  • Nada que atender.
Advertencia
  • Los niveles de tensión RMS muestran un mínimo de 124V, promedio de 128V y máximo de 132V, estando dentro del rango de ±5% del valor nominal de 127V. Presentando el mismo comportamiento que el mes anterior, donde prácticamente durante todo el día, 12 hrs la tensión se encuentra entre 124-127V y las otras 12 hrs entre 127-132V. Es importante mencionar que, si la tensión nominal de los equipos es de 120V de fase, entonces estos están expuestos a niveles máximos de 132V que significa una sobretensión del 10%.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 128 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.88 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2 0 - 5 %
THDi % 6.7 ---
Desbalance Dv % 0.73 0 - 2 %
Desbalance Di % 3.36 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
284.74 320.78 354.13 359.11 410.19 423.96 443.57
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
138.90 166.52 186.71 187.61 210.48 216.34 227.70
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
321.03 364.82 400.90 405.88 460.91 474.83 494.56
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.85 0.87 0.88 0.88 0.90 0.90 0.91
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.16 1.43 1.64 1.67 2.00 2.14 2.35
THDi (%)
min. p5 p50 mean. p95 p99 max.
4.17 4.68 5.65 5.65 6.70 7.07 7.58
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.44 0.55 0.65 0.64 0.73 0.76 0.82
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.66 1.71 2.60 2.58 3.36 3.77 4.73
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.88 59.96 60.00 60.00 60.04 60.05 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
124.19 125.35 128.15 128.14 130.93 131.54 132.44
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
808.14 933.14 1,039.89 1,056.69 1,224.91 1,270.09 1,354.24

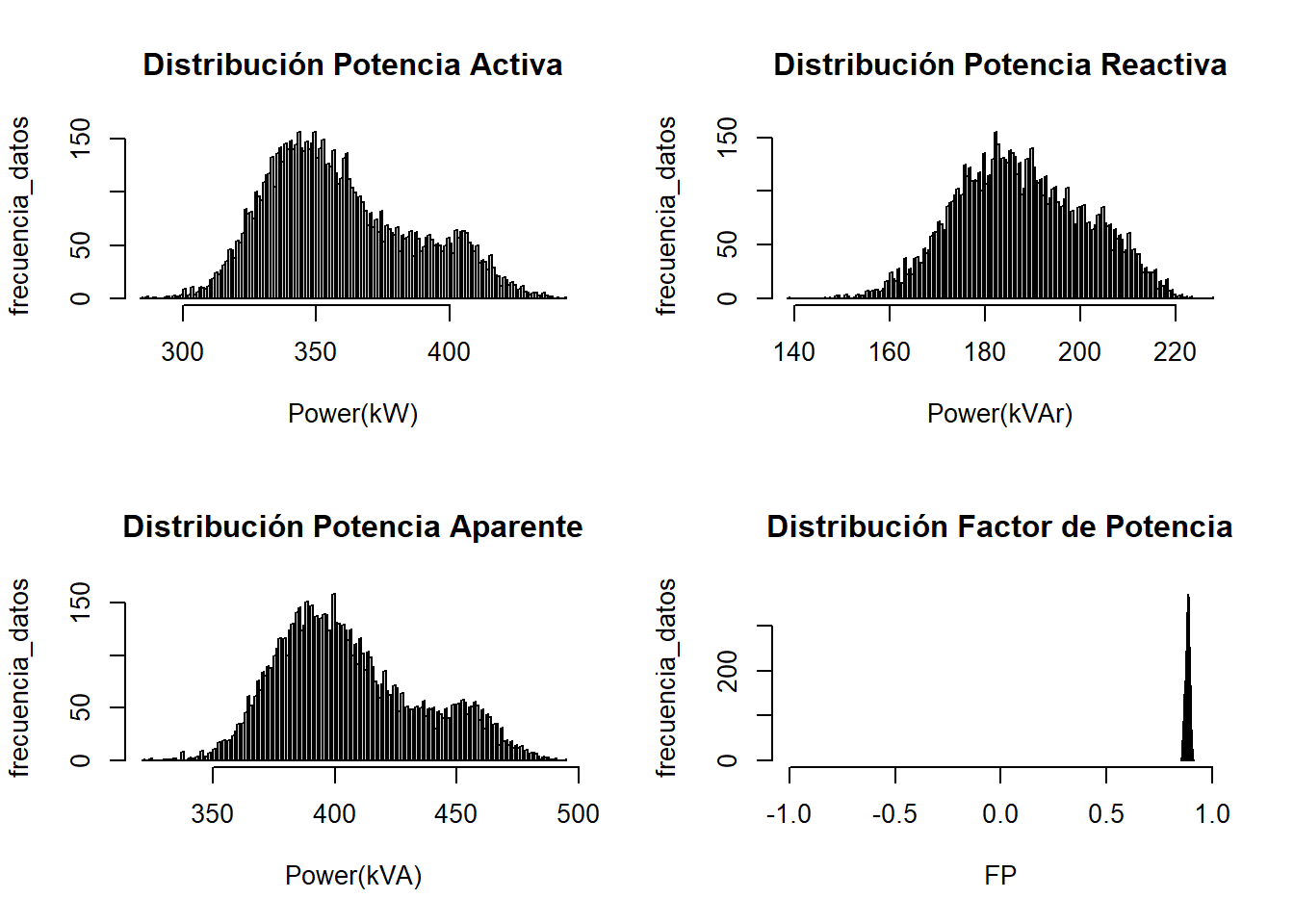

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :285 Min. :139 Min. :321 Min. :0.85
1st Qu.:338 1st Qu.:178 1st Qu.:384 1st Qu.:0.88
Median :354 Median :187 Median :401 Median :0.88
Mean :359 Mean :188 Mean :406 Mean :0.88
3rd Qu.:378 3rd Qu.:197 3rd Qu.:425 3rd Qu.:0.89
Max. :444 Max. :228 Max. :495 Max. :0.91

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. :124 Min. :124 Min. :125
1st Qu.:126 1st Qu.:126 1st Qu.:128
Median :128 Median :128 Median :129
Mean :128 Mean :128 Mean :129
3rd Qu.:129 3rd Qu.:129 3rd Qu.:130
Max. :131 Max. :132 Max. :132

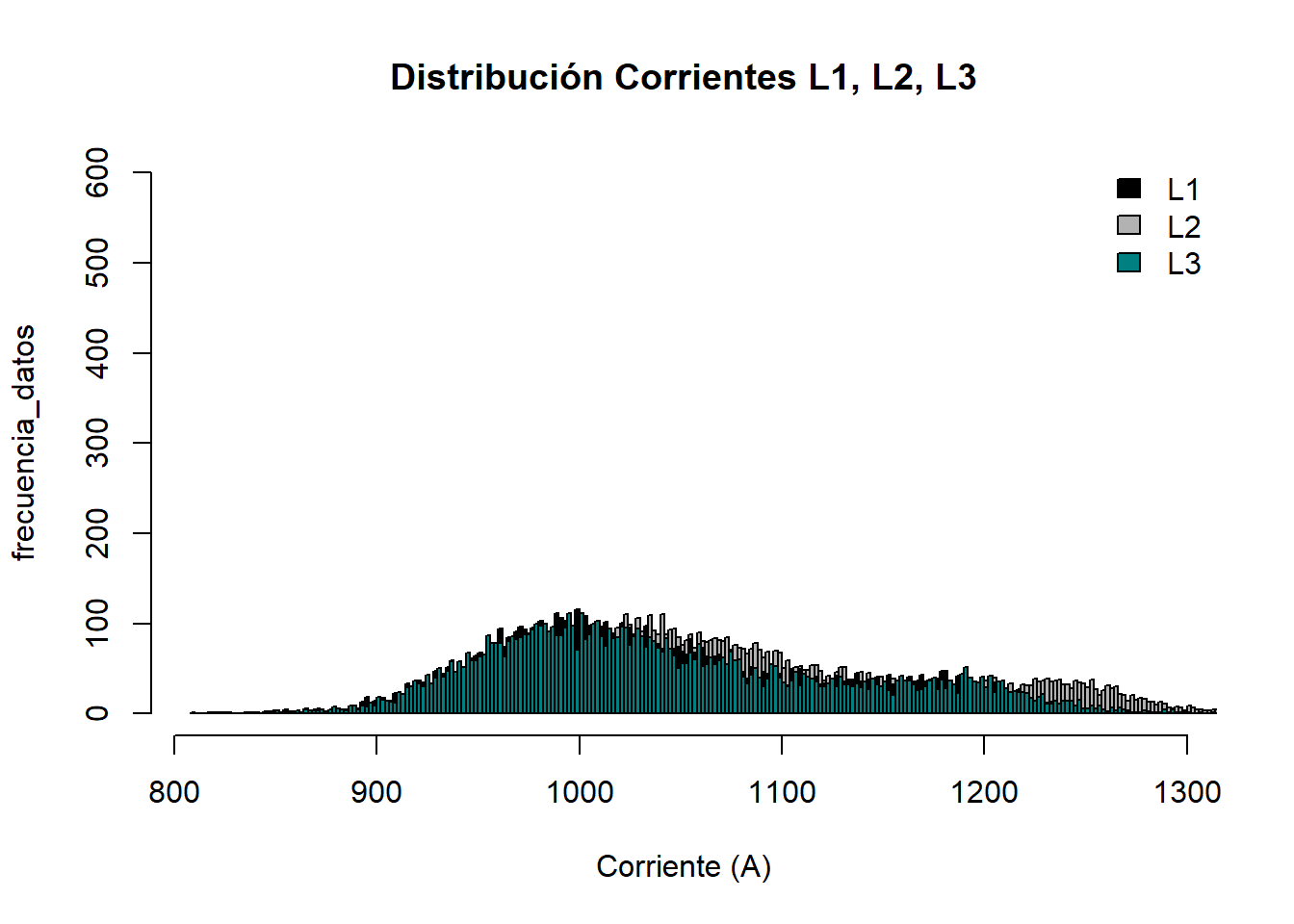

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 808 Min. : 835 Min. : 816
1st Qu.: 979 1st Qu.:1016 1st Qu.: 979
Median :1025 Median :1065 Median :1028
Mean :1041 Mean :1083 Mean :1046
3rd Qu.:1097 3rd Qu.:1142 3rd Qu.:1105
Max. :1295 Max. :1354 Max. :1313

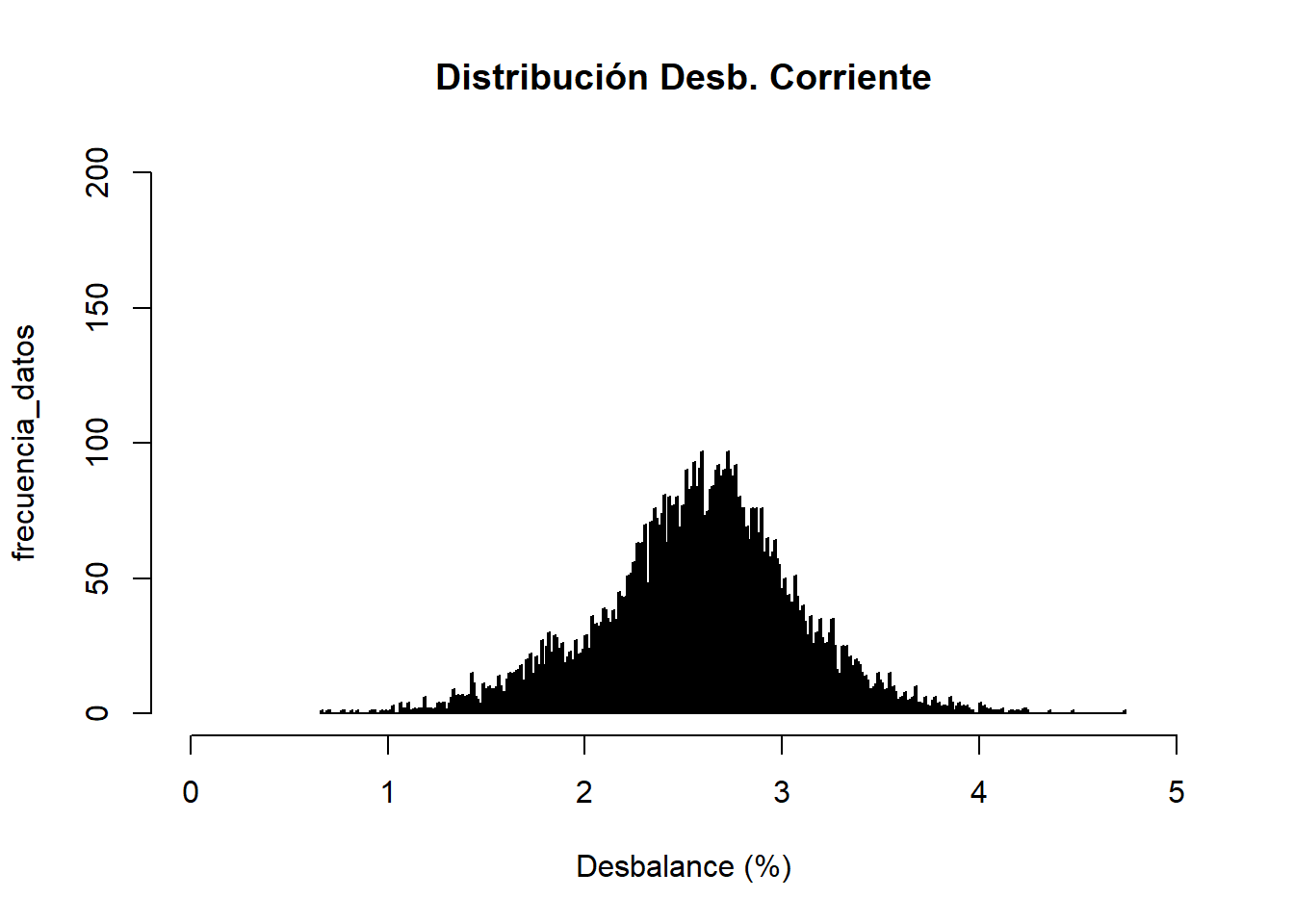

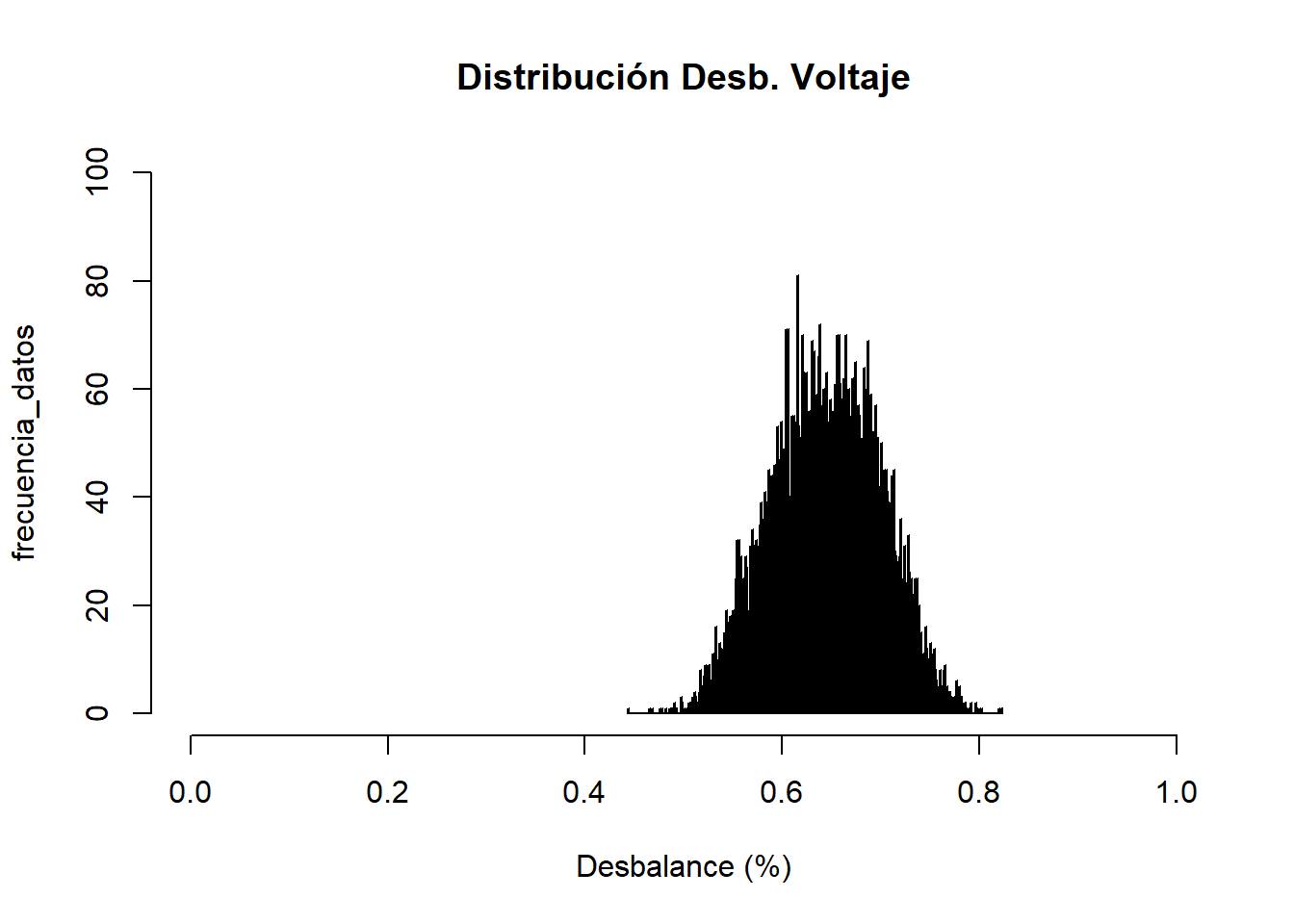

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.66 Min. :0.44
1st Qu.:2.29 1st Qu.:0.60
Median :2.60 Median :0.65
Mean :2.58 Mean :0.64
3rd Qu.:2.88 3rd Qu.:0.68
Max. :4.73 Max. :0.82

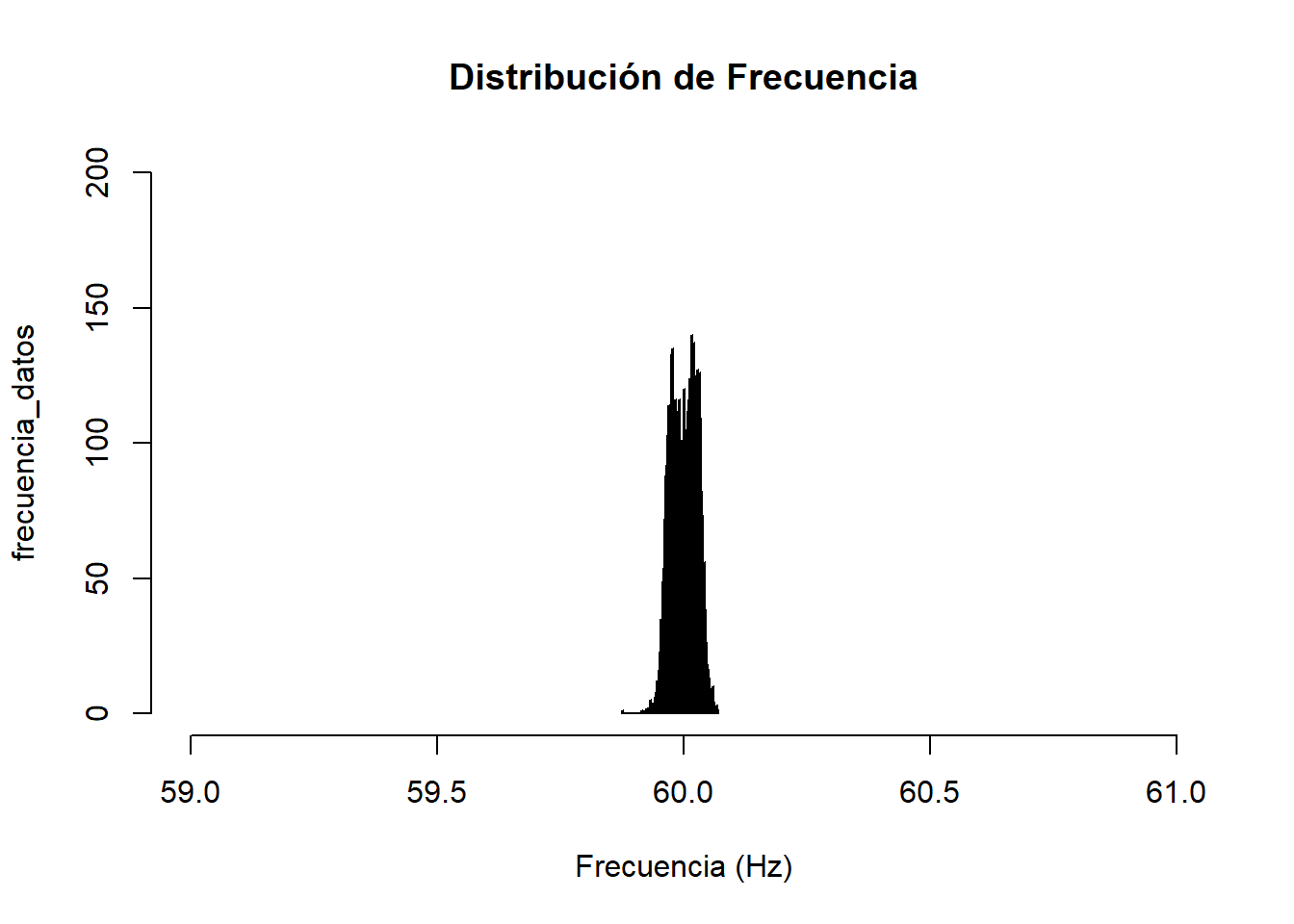

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.88
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.07

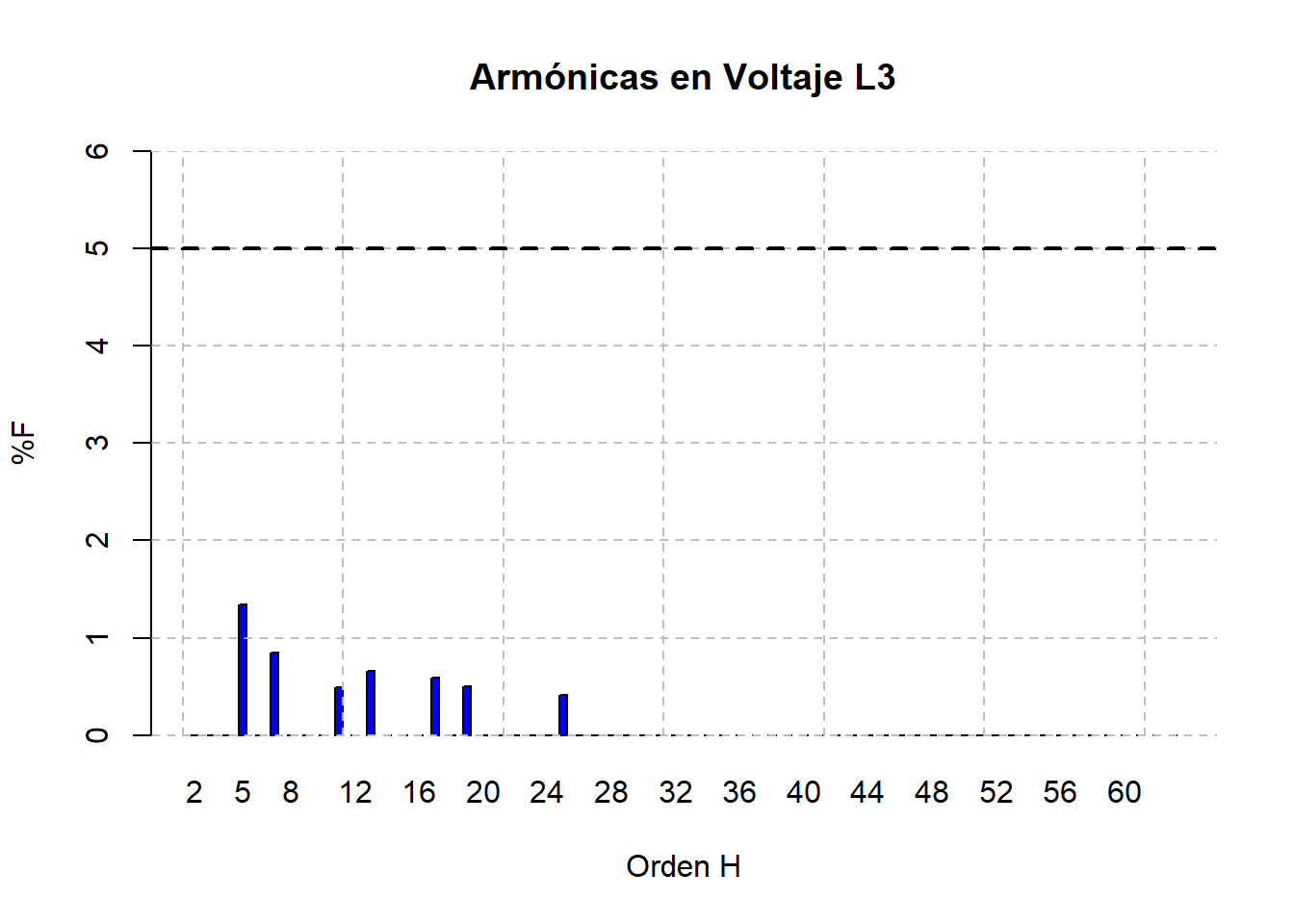

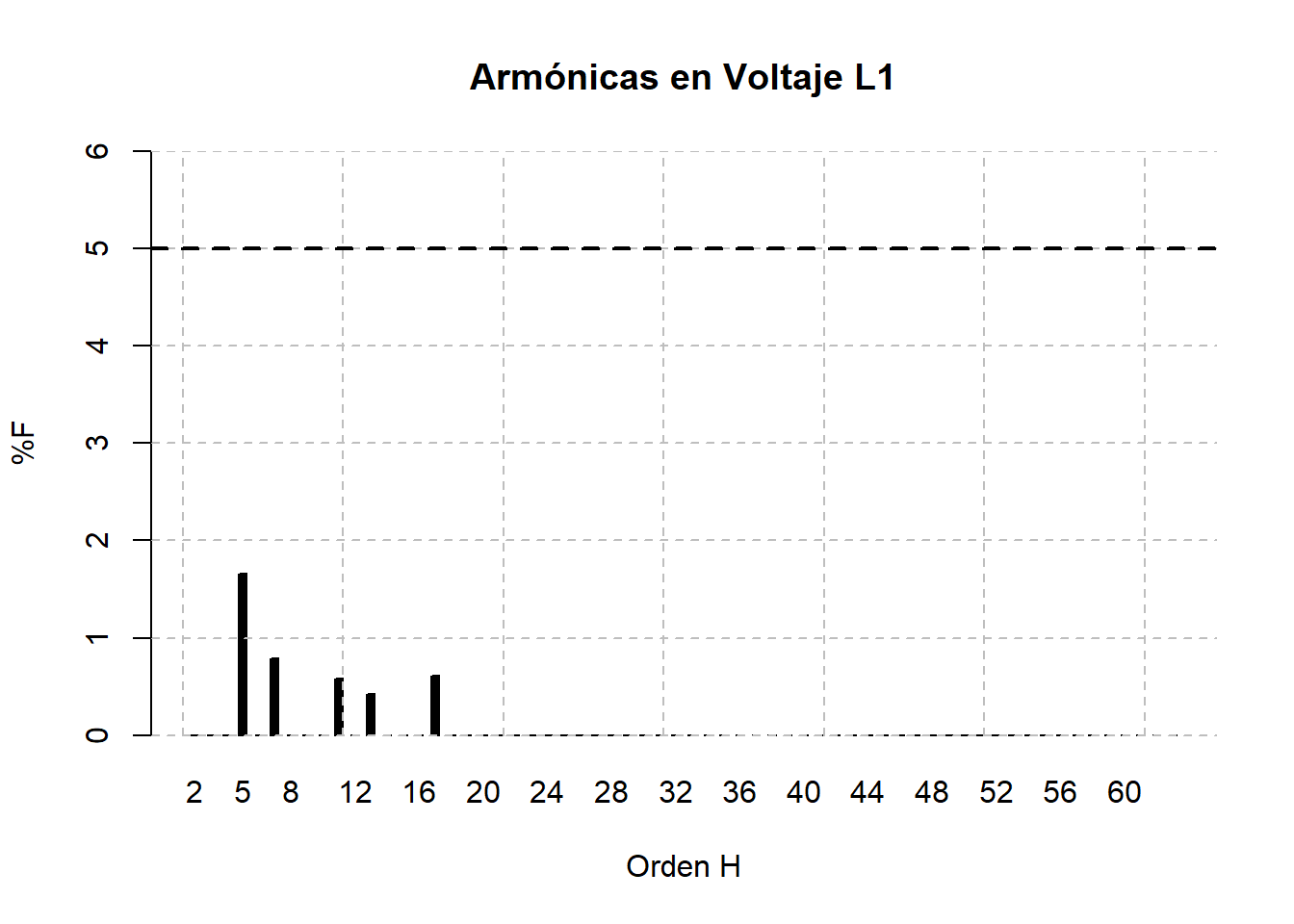

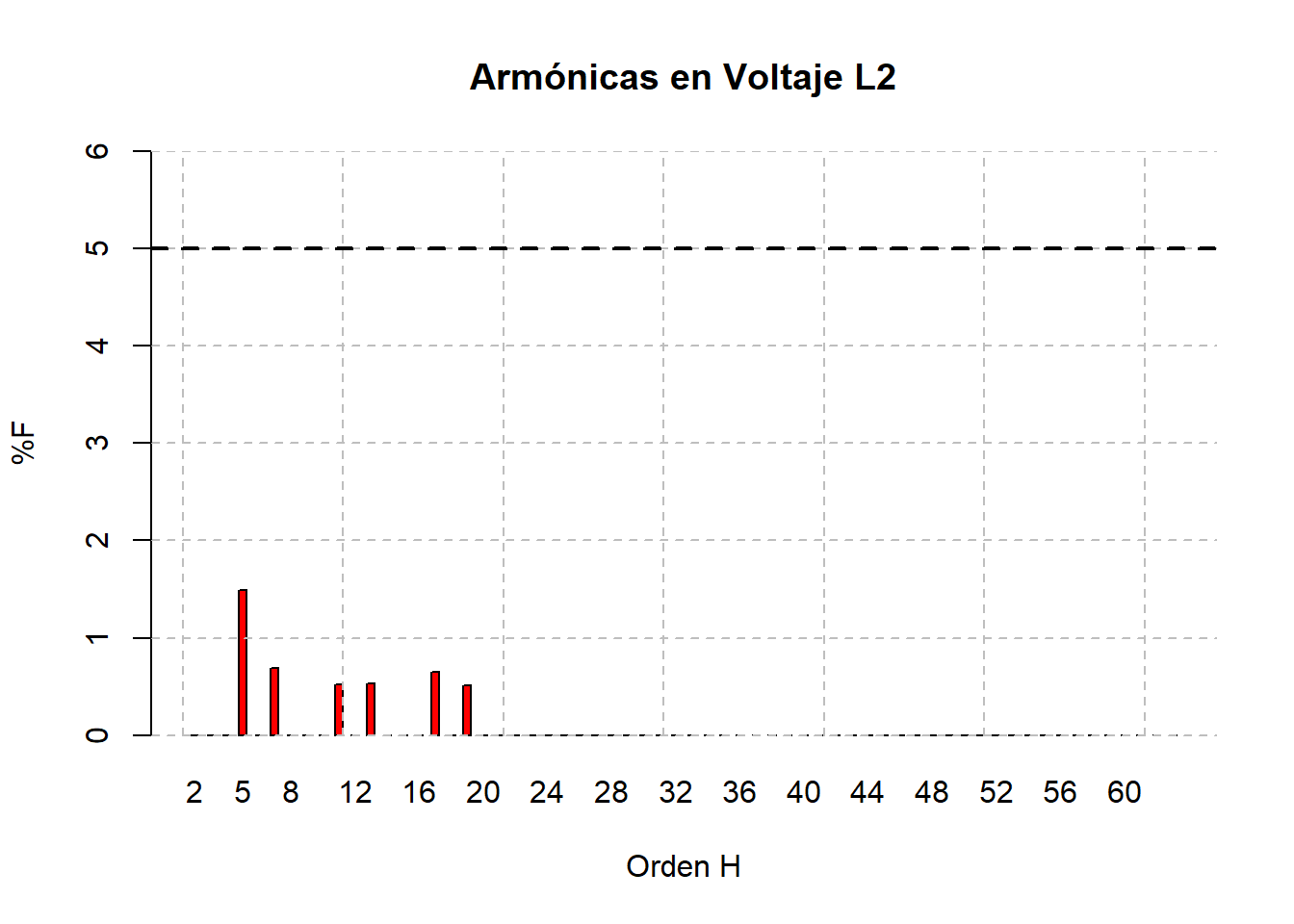

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.3 Min. :1.2 Min. :1.2
1st Qu.:1.6 1st Qu.:1.5 1st Qu.:1.5
Median :1.7 Median :1.6 Median :1.6
Mean :1.7 Mean :1.6 Mean :1.6
3rd Qu.:1.9 3rd Qu.:1.7 3rd Qu.:1.7
Max. :2.4 Max. :2.1 Max. :2.3

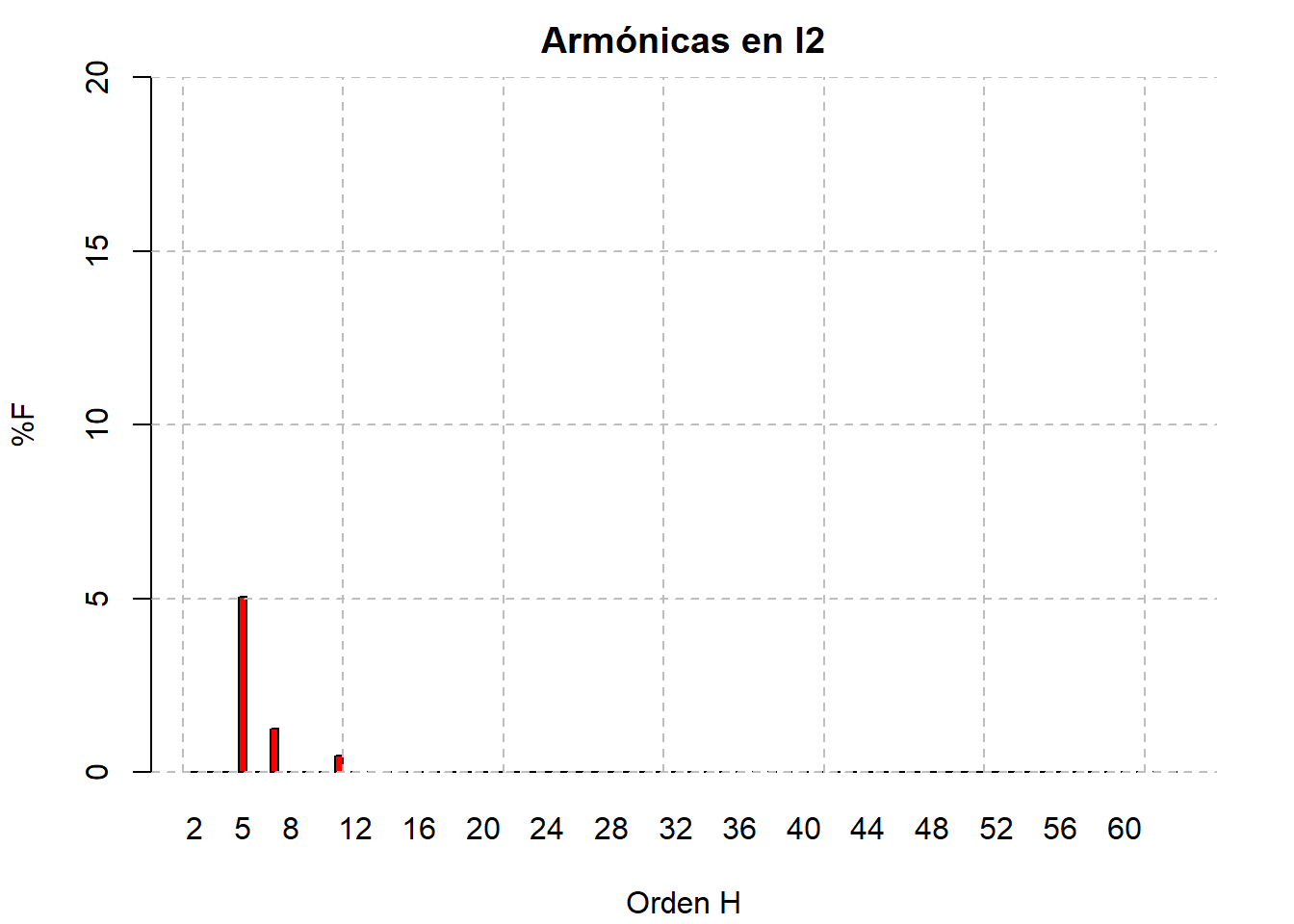

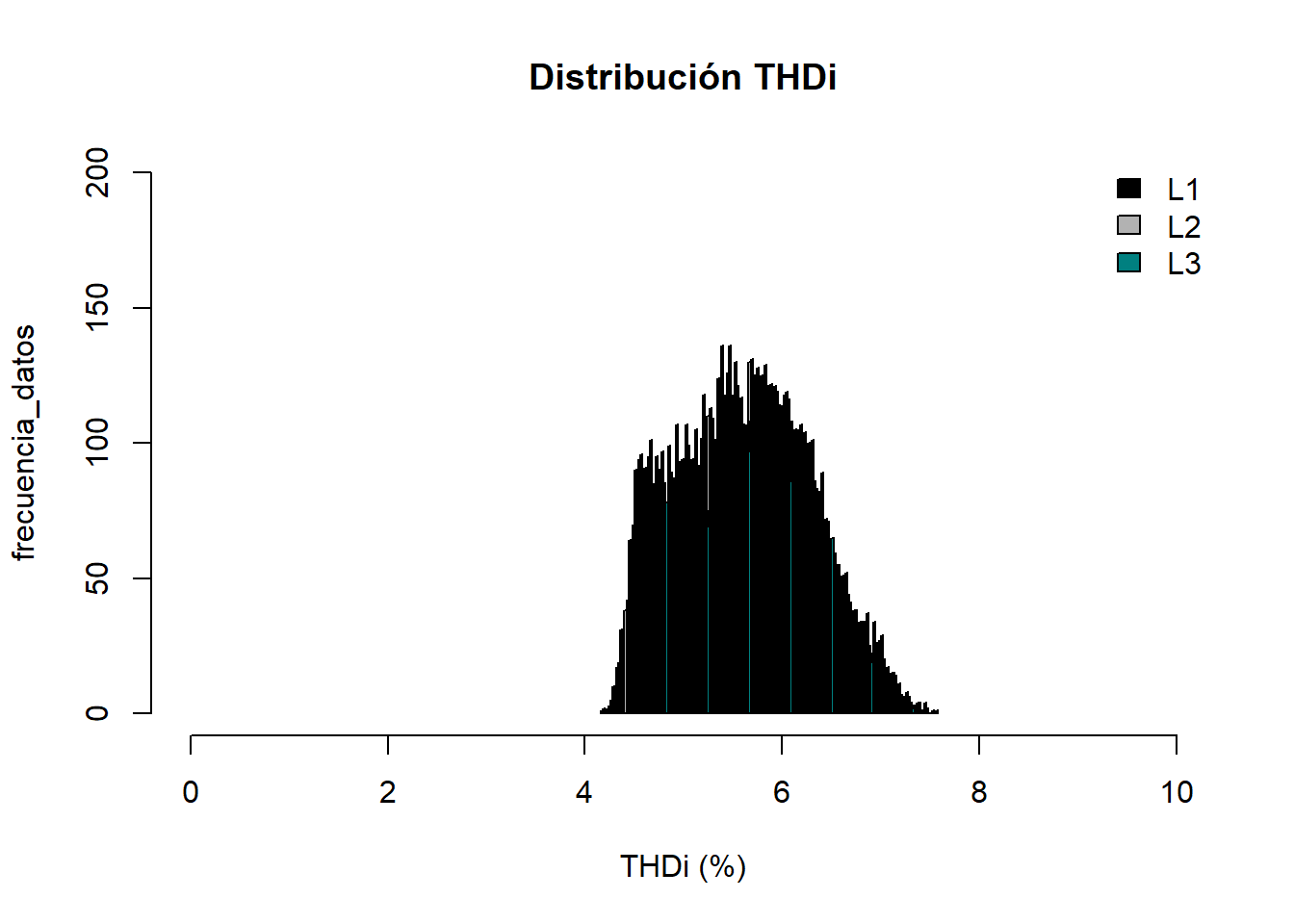

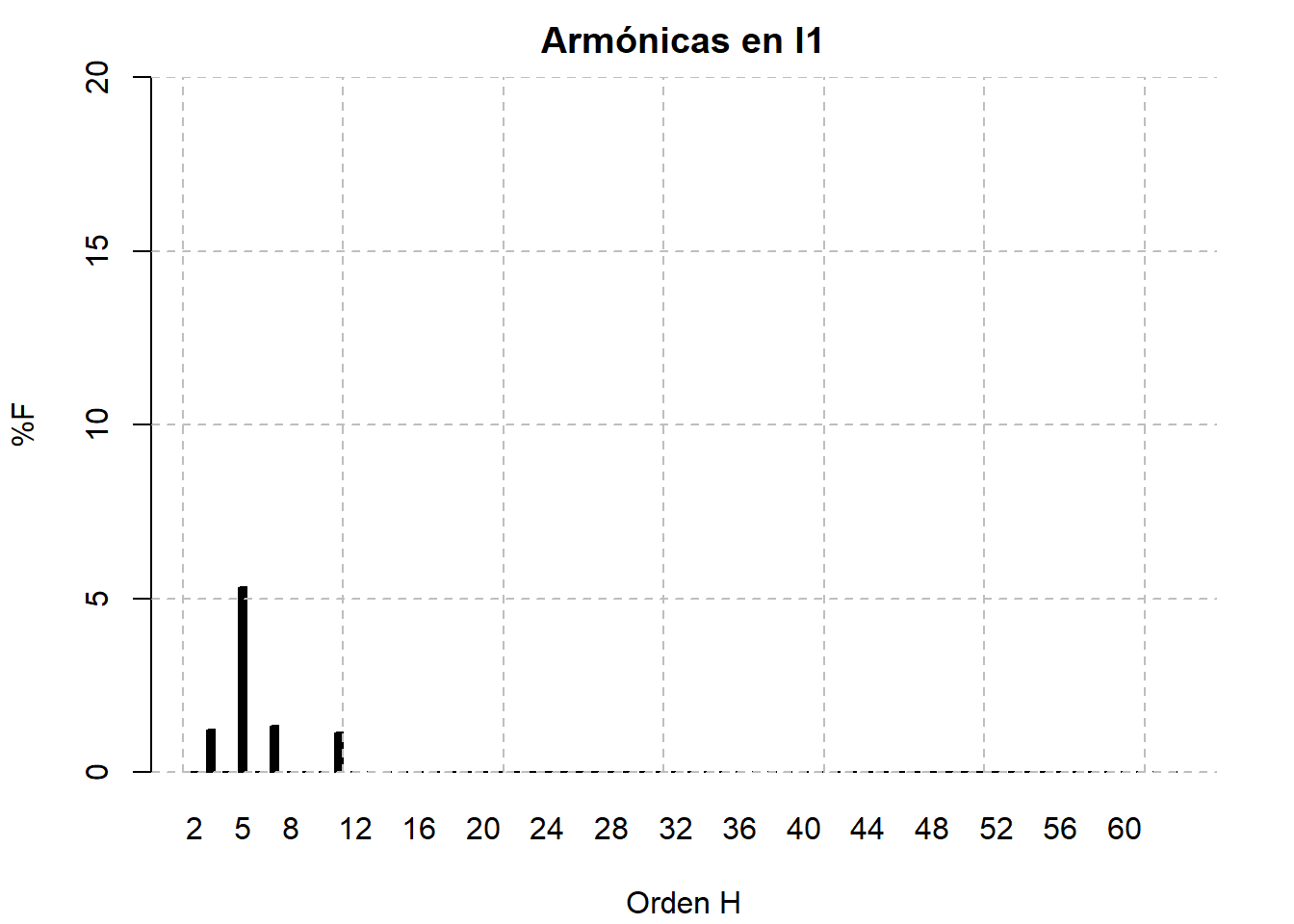

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. :4.5 Min. :4.2 Min. :4.4
1st Qu.:5.4 1st Qu.:4.9 1st Qu.:5.2
Median :5.8 Median :5.4 Median :5.8
Mean :5.8 Mean :5.4 Mean :5.8
3rd Qu.:6.2 3rd Qu.:5.8 3rd Qu.:6.2
Max. :7.5 Max. :7.1 Max. :7.6

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.40 Min. :1.40 Min. :1.41
1st Qu.:1.41 1st Qu.:1.41 1st Qu.:1.42
Median :1.41 Median :1.41 Median :1.42
Mean :1.41 Mean :1.41 Mean :1.42
3rd Qu.:1.42 3rd Qu.:1.42 3rd Qu.:1.42
Max. :1.42 Max. :1.42 Max. :1.43
